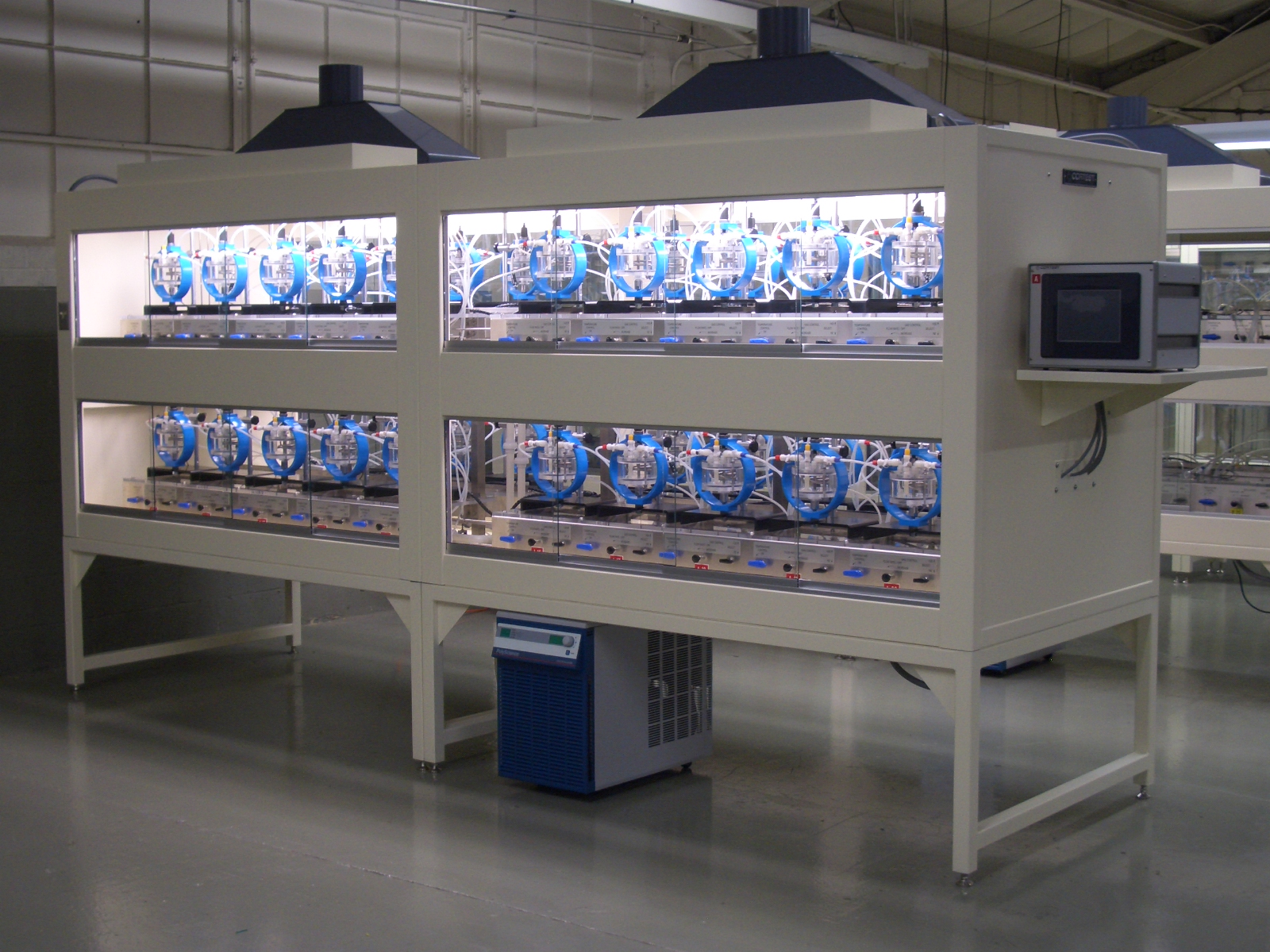

SSC:硫化物應(yīng)力開裂

在有水和H2S存在的情況下，與腐蝕和拉應(yīng)力有關(guān)的一種金屬開裂。

SSC與在金屬表面的因酸性腐蝕所產(chǎn)生的原子氫引起的金屬脆性有關(guān)。在硫化物存在時(shí)，會(huì)促進(jìn)氫的吸收。原子氫能擴(kuò)散進(jìn)金屬，降低金屬的韌性，增加裂紋的敏感性。高強(qiáng)金屬材料和較硬的焊縫區(qū)域易于發(fā)生SSC

SCC:應(yīng)力腐蝕開裂

在有水和H2S存在的情況下，與局部腐蝕的陽極過程和拉應(yīng)力相關(guān)的一種金屬開裂。

氯化物或氧化劑和高溫能增加金屬產(chǎn)生應(yīng)力腐蝕開裂的敏感性。

HSC:氫應(yīng)力開裂

金屬在有氫和拉應(yīng)力存在的情況下出現(xiàn)的一種裂紋。

HSC描述了一種產(chǎn)生在對SSC不敏感的金屬中的一種裂紋。這種金屬作為陰及和另一種活躍腐蝕的金屬成為陽極形成電偶，在有氫時(shí)，金屬就可能變脆。

GHSC galvanically-induced hydrogen stress-cracking

電偶誘發(fā)的氫應(yīng)力開裂試驗(yàn)，開裂的形成是由金屬中存在著由電偶對的陰極誘發(fā)的氫和拉伸應(yīng)力。

HIC:氫致開裂

當(dāng)氫原子擴(kuò)散鋼鐵中并在陷阱處結(jié)合成氫分子（氫氣）時(shí)，所引起的在碳鋼和低合金鋼中的平面裂紋。

SWC:階梯裂紋 stepwise cracking

在鋼材中連接相鄰平面內(nèi)的氫致開裂的一種裂紋。

SZC：軟區(qū)開裂

是SSC的一種形式，可能出現(xiàn)于鋼局部屈服強(qiáng)度低的軟區(qū)。

在操作載荷作用下，軟區(qū)可能會(huì)屈服，并局部累計(jì)塑性應(yīng)變，使在別的情況下抗SSC的材料發(fā)生SSC開裂敏感性增加。這種軟驅(qū)最具代表性的是與碳鋼的焊接有關(guān)。

SOHIC：應(yīng)力定向氫致裂紋

大約與主應(yīng)力（殘余的或施加的）方向垂直的一些階梯小裂紋，讓已有的HIC裂紋像梯子一樣連接起來的（通常細(xì)小的）一組裂紋。

這種開裂可被歸類為由外應(yīng)力和氫致開裂周圍的局部應(yīng)變引起的SSC。SOHIC與SSC和HIC/SWC有關(guān)。在縱焊縫鋼管的母材和壓力容器焊縫的熱影響區(qū)都觀察到SOHIC。SOHIC并不是一種比較常見的現(xiàn)象，其通常與低強(qiáng)度鐵素體鋼管和壓力容器用鋼有關(guān)。
