中文
英文
在線客服 SSC測(cè)試和SSCC測(cè)試
SSCC是指受拉伸應(yīng)力作用的金屬材料在硫化物介質(zhì)中，由于介質(zhì)與應(yīng)力的耦合作用而發(fā)生的脆性斷裂現(xiàn)象。SSC全稱是Sulfide Stress Cracking，中文名稱是硫化物應(yīng)力腐蝕試驗(yàn)，硫化物應(yīng)力腐蝕開(kāi)裂(Sulfide Stress Corrosion Cracking，簡(jiǎn)寫SSCC或SSC)，按標(biāo)準(zhǔn)NACE TM0177-2005進(jìn)行實(shí)驗(yàn)。SSC測(cè)試主要采用恒負(fù)荷應(yīng)力腐蝕實(shí)驗(yàn)(A法)和三點(diǎn)彎曲法測(cè)試實(shí)驗(yàn)(B法)。
在酸性環(huán)境中，硫化物應(yīng)力腐蝕開(kāi)裂(SSCC)是破壞性和危害性最大的一種腐蝕形式，受到國(guó)內(nèi)外專家的普遍關(guān)注。SSCC是在外加應(yīng)力和腐蝕環(huán)境雙重作用下發(fā)生的破壞，其產(chǎn)生有3個(gè)必要條件：敏感的材料、酸性環(huán)境和拉伸應(yīng)力。SSCC與通常所說(shuō)的應(yīng)力腐蝕有所區(qū)別，在通常所說(shuō)的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽(yáng)極溶解為主，而SSCC則是以陰極充氫為主，雖然SSCC機(jī)理尚未被完全揭示，但目前大多數(shù)學(xué)者傾向于把這種開(kāi)裂解釋為氫脆破裂。應(yīng)力腐蝕開(kāi)裂無(wú)明顯的征兆，因此易對(duì)長(zhǎng)輸管道(尤其是天然氣管道)造成災(zāi)難性的后果。
|
測(cè)試方法
|
測(cè)試標(biāo)準(zhǔn)
|
樣品要求 |
備注 |
|

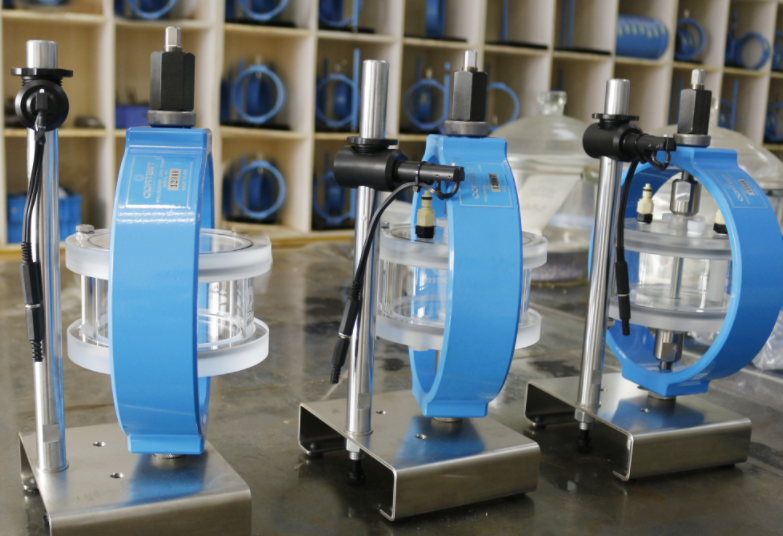

A法-標(biāo)準(zhǔn)拉伸
|
NACE TM0177-2005
GB/T4157-2006
ASTM G39-99
ISO 7539-2011
模擬工況試驗(yàn)
|
另提供圖紙
|
溫度：25±3°C
受力：屈服強(qiáng)度80%或用戶自定
試驗(yàn)介質(zhì) ：
溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液
溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液
評(píng)定：斷裂及裂紋
|
|
B法-標(biāo)準(zhǔn)彎曲
|
美標(biāo)（三點(diǎn)彎）：67.3mm*4.57mm*1.52mm
國(guó)標(biāo)（兩點(diǎn)）：寬15-25mm，長(zhǎng)110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm |
||
|
C法-C形環(huán)
|
美標(biāo)：外徑≥15.9mm 國(guó)標(biāo)：外徑≥15mm具體參照?qǐng)D紙
|
||
|
D法-標(biāo)準(zhǔn)雙懸臂梁
|
中美標(biāo)：110mm*30mm*10mm
|
||
|
四點(diǎn)彎曲法
|
長(zhǎng)110mm-250mm，寬15mm-50mm，厚度客供
|
||
|
GHSC硫化氫電偶腐蝕
|
NACE TM0177-2005
|
參考硫化氫試驗(yàn)條件
|
GHSC試驗(yàn)應(yīng)按上述對(duì)SSC試驗(yàn)規(guī)定的要求進(jìn)行，并滿足下列附加的要求、選擇和說(shuō)明。
a)CRA試樣與完全浸入試驗(yàn)溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對(duì)于特定應(yīng)用的評(píng)定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗(yàn)環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對(duì)于特定應(yīng)用的評(píng)定，可采用E2.5中所述的SSC試驗(yàn)環(huán)境。 |
涉及測(cè)試：ssc測(cè)試
