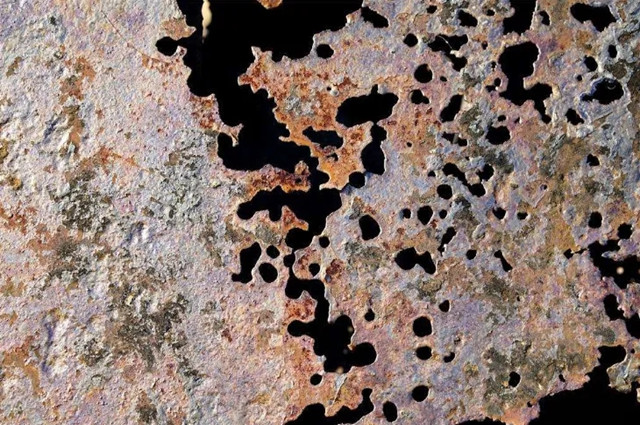

點腐蝕試驗主要檢驗產(chǎn)品的耐點腐蝕性能。點腐蝕又稱小孔腐蝕，是一種腐蝕集中在金屬表面很小范圍內(nèi)并深入到金屬內(nèi)部甚至穿孔的孔蝕形態(tài)。具有自鈍化特性的金屬，如不銹鋼、鋁和鋁合金等在含氯離子的介質(zhì)中，經(jīng)常發(fā)生點蝕。在許多含氯離子的介質(zhì)中碳鋼也會出現(xiàn)點蝕現(xiàn)象。

點蝕是局部腐蝕的一種，是相對于全面腐蝕而言。局部腐蝕相較于全面腐蝕的幾個特點：

點蝕，又稱小孔腐蝕，是一種腐蝕集中在金屬表面的很小范圍內(nèi)并深入到金屬內(nèi)部的小孔狀形態(tài)。點蝕的程度可用點蝕系數(shù)來表示，點蝕系數(shù)指的是蝕孔的最大深度和金屬平均腐蝕深度的比值。

常用點蝕測試標準方法有

1、GB/T 17899 不銹鋼點蝕電位測量方法

2、GB/T 18590 金屬和合金的腐蝕 點蝕評定方法

3、ASTM G46 點蝕檢驗和評定的標準指南

4、ASTM G48 不銹鋼及有關(guān)合金三氯化鐵點蝕和縫隙腐蝕標準試驗方法

5、ASTM G150 臨界點蝕溫度的電化學標準試驗方法

6、YY 1074 外科植入物 不銹鋼產(chǎn)品點蝕電位

根據(jù)測試樣品規(guī)格和測試指標的不同，需要根據(jù)具體樣品的規(guī)格尺寸確定點腐蝕測試試樣和方法，從而正確地開展點腐蝕測試的評價。

點蝕產(chǎn)生的主要特征有下列三個方面

（1）點蝕多發(fā)生于表面生成鈍化膜的金屬或表面有陰極性鍍層的金屬上(如碳鋼表面鍍錫、銅、鎳)。當這些膜上某些點上發(fā)生破壞，破壞區(qū)域下的金屬基體與膜未破壞區(qū)域形成活化——鈍化腐蝕電池，鈍化表面為陰極而且面積比活化區(qū)大很多，腐蝕向深處發(fā)展形成小孔。

（2）點蝕發(fā)生在含有特殊離子的介質(zhì)中，如不銹鋼對鹵素離子特別敏感，其作用順序為Cl->Br->I-。

（3）點蝕通常在某一臨界電位以上發(fā)生，該電位稱作點蝕電位或擊破電位，又在某一電位以下停止，而這一電位稱作保護電位或再鈍化電位。當電位大于點蝕電位時，點蝕迅速發(fā)生、發(fā)展;電位在點蝕電位與保護電位之間時，已發(fā)生的點蝕繼續(xù)發(fā)展，但不產(chǎn)生新的蝕孔;電位在保護電位以下時，點蝕不發(fā)生，即不會產(chǎn)生新的孔蝕，已有的蝕孔將被鈍化不再發(fā)展。
