氫致裂紋試驗(HIC TEST)，在氫氣壓力的作用下，不同層面上的相鄰氫鼓泡裂紋相互連接，形成階梯狀特征的內(nèi)部裂紋稱為氫致開裂，裂紋有時也可擴展到金屬表面。HIC的發(fā)生也無需外加應(yīng)力，一般與鋼中高密度的大平面夾雜物或合金元素在鋼中偏析產(chǎn)生的不規(guī)則微觀組織有關(guān)?，F(xiàn)在已廣泛運用氫致裂紋(HIC)來描述裂紋類型，并且被NACE國際組織采用。

HIC試驗應(yīng)成批驗收，每批由同一爐號、同一厚度、同一熱處理制度的鋼板組成。厚度不大于30mm時，取一組試樣，試樣尺寸為板厚*20mm*100mm；厚度大于30mm時，從厚度1/2處取一組試樣，試樣尺寸為20mm*20mm*100mm。

鋼在濕硫化氫環(huán)境下吸氫產(chǎn)生的腐蝕產(chǎn)生的影響取決于鋼的性能、環(huán)境特征以及其它方面因素。對于管線鋼和壓力容器鋼的一個不利影響是會產(chǎn)生沿軋制方向的裂紋。一個平面的裂紋傾向于連接臨近層面的裂紋，從而產(chǎn)生沿厚度方向的階梯狀裂紋。這些裂紋減少有效壁厚直到管線鋼或者壓力容器超應(yīng)力服役或破壞。

GB/T 8650-2006 管線鋼和壓力容器鋼抗氫致開裂評定方法。

NACE TM 0284 管道、壓力容器抗氫致開裂鋼性能評價的試驗方法。
Evaluation of pipeline and pressure vessel steels for resistance to hydrogen-induced cracking。

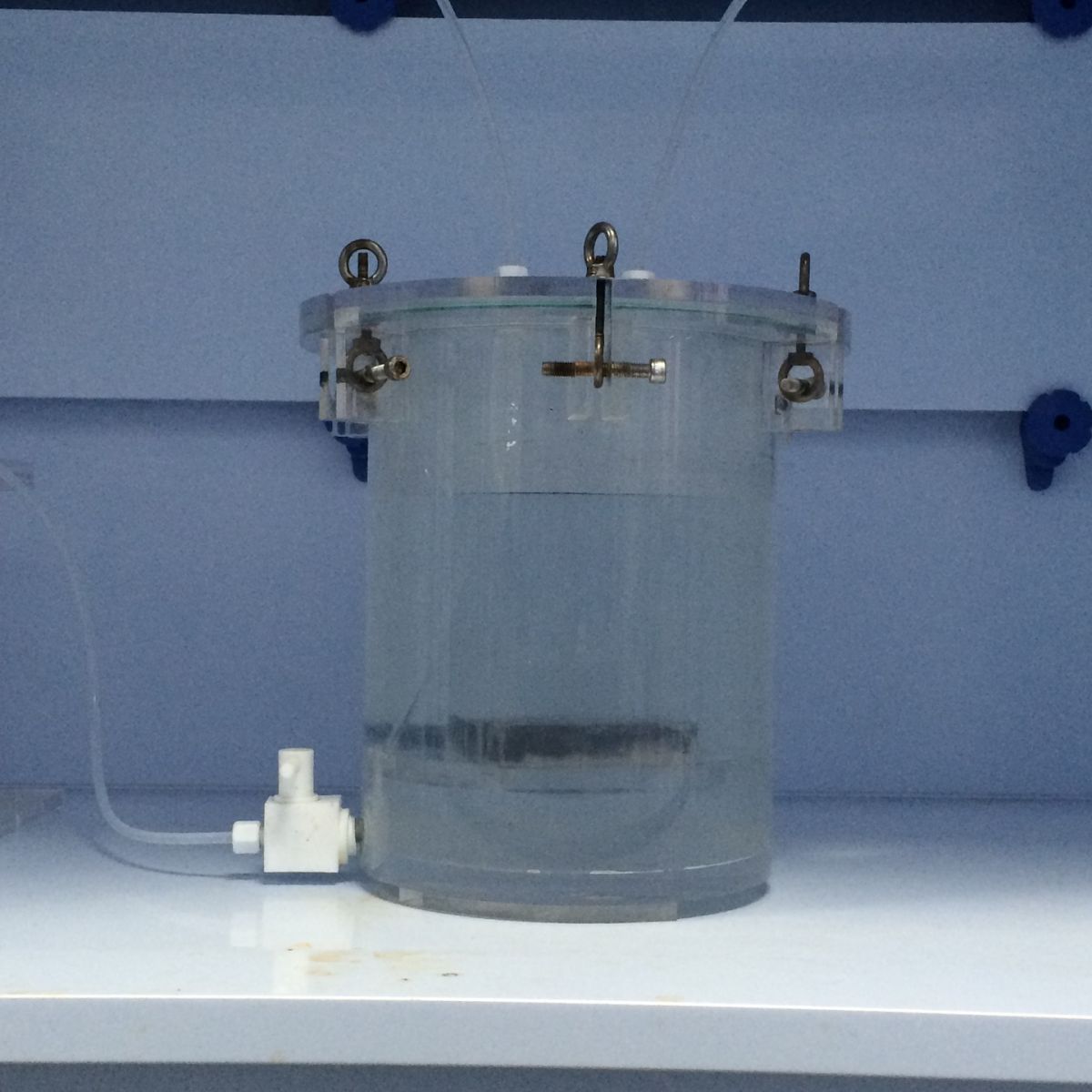

涉及測試：氫致開裂試驗（HIC試驗）
