中性鹽霧試驗(yàn)

您當(dāng)前的位置：首頁(yè) >> 檢測(cè)項(xiàng)目 >> 腐蝕試驗(yàn) >> 中性鹽霧試驗(yàn)

	項(xiàng)目名稱	中性鹽霧試驗(yàn)
	檢測(cè)目的	檢測(cè)材質(zhì)耐中性鹽霧的性能
	檢測(cè)范圍	各種金屬、不銹鋼、合金

中性鹽霧試驗(yàn)項(xiàng)目簡(jiǎn)介

中性鹽霧試驗(yàn)（NSS：Neutral Salt Spray test）是在特定的試驗(yàn)箱內(nèi)，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過(guò)噴霧裝置進(jìn)行噴霧，讓鹽霧沉降到待測(cè)試驗(yàn)件上，經(jīng)過(guò)一定時(shí)間觀察其表面腐蝕狀態(tài)。試驗(yàn)箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

中性鹽霧是以5%氯化鈉溶液作為腐蝕介質(zhì)，對(duì)樣品進(jìn)行海洋周邊環(huán)境氣候下的腐蝕性試驗(yàn)。中性鹽霧應(yīng)用比較廣泛，能夠適用與金屬及其合金、金屬覆蓋層、有機(jī)覆蓋層、陽(yáng)極氧化膜和轉(zhuǎn)化膜等。在鹽霧腐蝕三類（NSS、AASS、CASS）中屬于腐蝕性最弱的一種。

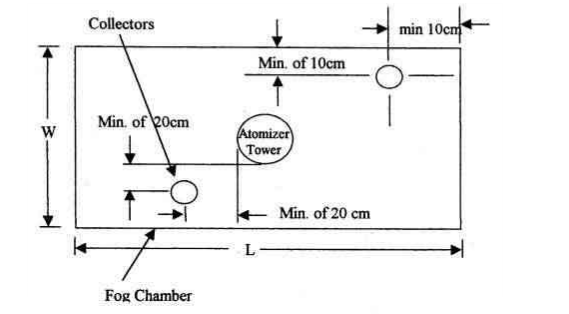

中性鹽霧試驗(yàn)試驗(yàn)方法和標(biāo)準(zhǔn)

GB/T 10125	人造氣氛腐蝕試驗(yàn) 鹽霧試驗(yàn)
ISO 9227	Corrosion tests in artificial atmospheres -- Salt spray tests
JIS Z2371	鹽霧試驗(yàn)方法
ASTM B117	Standard Practice for Operating Salt Spray (Fog) Apparatus

為了滿足不同的試驗(yàn)?zāi)康?，可以采用多種試驗(yàn)結(jié)果評(píng)價(jià)標(biāo)準(zhǔn)，如重量變化、顯微鏡觀察、機(jī)械性能等。通常試驗(yàn)結(jié)果的評(píng)價(jià)標(biāo)準(zhǔn)，應(yīng)由被覆蓋層或產(chǎn)品標(biāo)準(zhǔn)提出。對(duì)一般試驗(yàn)，常規(guī)記載僅需考慮以下幾方面：

a. 試驗(yàn)后的外觀；

b. 去腐蝕產(chǎn)物后的外觀；

c. 腐蝕缺陷，如點(diǎn)蝕、裂紋、氣泡等的分布和數(shù)量。

注：以上三方面可采用GB 6461—86《金屬覆蓋層對(duì)底材為陰極覆蓋層腐蝕試驗(yàn)后的電鍍?cè)嚇拥脑u(píng)級(jí)》所規(guī)定的方法進(jìn)行評(píng)定。

d. 開始出現(xiàn)腐蝕的時(shí)間。
