晶間腐蝕：

      局部腐蝕的一種。沿著金屬晶粒間的分界面向內(nèi)部擴(kuò)展的腐蝕。晶間腐蝕是金屬在適宜的腐蝕環(huán)境中沿著或緊挨著材料的晶粒間發(fā)生和發(fā)展的局部腐蝕破壞形態(tài)。晶間腐蝕從金屬材料表面開始，沿著晶界向內(nèi)部發(fā)展，使晶粒間的結(jié)合力喪失，以致材料的強(qiáng)度幾乎完全消失。例如，飽受晶間腐蝕的不銹鋼材料，外表雖然還十分光亮，但輕輕敲擊可能碎成細(xì)粉。

不銹鋼晶間腐蝕C法—不銹鋼硫酸—硫酸銅腐蝕試驗方法

       適用于檢驗奧氏體、奧氏體—鐵素體不銹鋼在有銅屑的硫酸—硫酸銅溶液中煮沸試驗后，以彎曲或金相判定晶間腐蝕傾向。

GB/T 4334-2020  晶間腐蝕E法：不銹鋼硫酸—16%硫酸銅腐蝕試驗

1、試驗前將試樣用適當(dāng)?shù)娜軇┗蛳礈靹┏筒⒏稍铩?/span>

2、在燒瓶底部鋪一層純度不小于99.5%的銅屑或銅粒，然后放置試樣。保證每個試樣與銅屑接觸的情況下，同一燒瓶中允許放幾層同一鋼種的試樣，但是，試樣之間要互不接觸。

3、試驗溶液應(yīng)高出最上層試樣20mm以上，每次試驗都應(yīng)使用新的試驗溶液。仲裁試驗時，試驗溶液量按試樣表面積計算，其量不少于8ml/cm2.

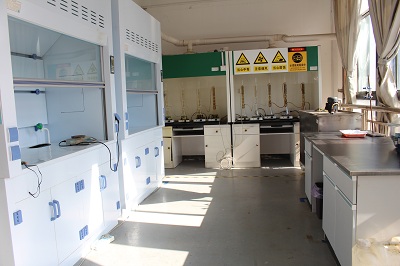

4、將燒瓶放在加熱裝置上，通以冷卻水，加入試驗溶液，使之保持微沸狀態(tài)。試驗連續(xù)16h。

5、試驗后取出試樣，洗凈、干燥、彎曲。
