在常溫下，對(duì)試樣施加拉力，一般拉至出現(xiàn)斷絲、斷股或斷繩，測(cè)定鋼絲繩破斷拉力或其他力學(xué)性能。

  1.通用要求

  1.1未經(jīng)使用的鋼絲繩，試樣應(yīng)從外觀檢查合格處截取。

  1.2在用或已用過(guò)的鋼絲繩，試樣應(yīng)從被相關(guān)各方認(rèn)可處截取。

  1.3試樣兩端應(yīng)用軟鐵絲或其他材料牢固捆扎。

  1.4試樣最小有效長(zhǎng)度（夾頭間的距離）應(yīng)符合相關(guān)的規(guī)定。

  2.澆鑄法試樣制備

  2.1在距試樣兩端一個(gè)夾持長(zhǎng)度處用軟鐵絲等材料牢固捆扎，去掉端頭捆扎絲，制成帚頭狀，在任何情況下不得對(duì)裸露的鋼絲進(jìn)行校直，但允許彎曲成鉤型。

  2.2制成帚頭狀的鋼絲試樣應(yīng)將纖維芯切至捆扎處。為了澆鑄牢固，應(yīng)清除帚頭鋼絲表面油污，可沾浸少量助鍍劑，但不得損傷鋼絲表面。

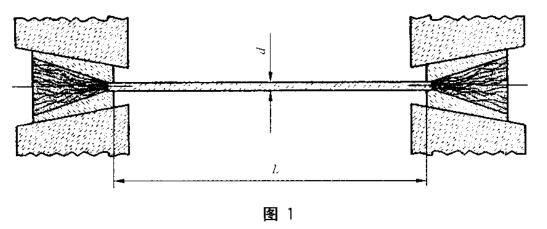

  2.3浸漬后的鋼絲用鉛錫合金或其他合金澆鑄成圓錐體，但不得改變鋼絲性能。加工后的鋼絲試樣如圖1所示。

  3.套壓法試樣制備

  3.1先將試樣段兩端用鐵絲捆扎再?gòu)匿摻z繩上截取。

  3.2去掉捆扎絲將試樣兩端穿入用低碳鋼、鋁合金或相關(guān)材料制成的套管中，套管頭內(nèi)壁應(yīng)倒角，再在壓力機(jī)上壓緊。

  3.3壓緊過(guò)程中應(yīng)避免壓傷鋼絲。

  4.直接夾持法試樣制備

  4.1先將試驗(yàn)段兩端用鐵絲捆扎再截取試樣。

  4.2對(duì)于單股鋼絲繩或鋼絞線，端頭鋼絲可焊結(jié)在一起。

  5.纏繞法試樣制備

  5.1將試樣直接從鋼絲繩上截取，必要時(shí)兩端用鐵絲捆扎。
